国产声发射技术新突破！18 位高精度，65MS/s 超高采样全波形采集-北京采声

全波形智能声发射可以为工业检测中，材料裂纹萌生阶段变化、裂纹扩展波形差异等特征参数提供全域数据处理能力。

1.数据记录方式不同：

• 早期声发射只提取幅值、计数、能量、持续时间等少数特征参数，直接将原始波形数据压缩，只记录计算后的统计结果；一旦采集结束，原始信号无法复原回看。

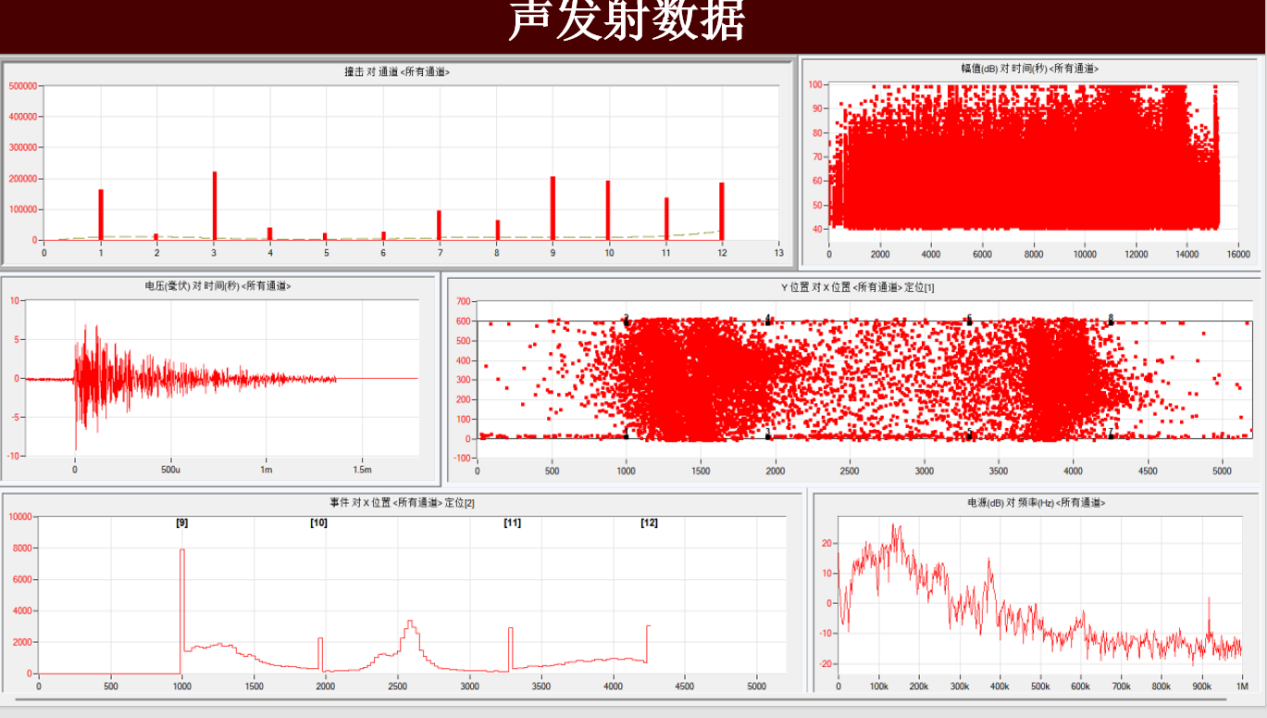

• 全波形智能声发射完整存储每一道原始弹性波形，时域、频谱全部保留，检测结束后还可以反复回溯、二次解析损伤信息。

2.硬件处理架构差异：

• 早期设备多为简单事件触发，依靠 CPU 软件运算，通道数量有限，面对大型结构多通道监测时同步性差，工业现场抗干扰能力弱。

• TCS-SHAE 这类新一代系统，依靠FPGA 并行硬件处理 + PCIe 高速总线，大通道同步采集不丢数据，硬件层面完成滤波、降噪，适配复杂工厂电磁干扰环境，单机可支持 8128 通道，多机扩展最高 256 通道。

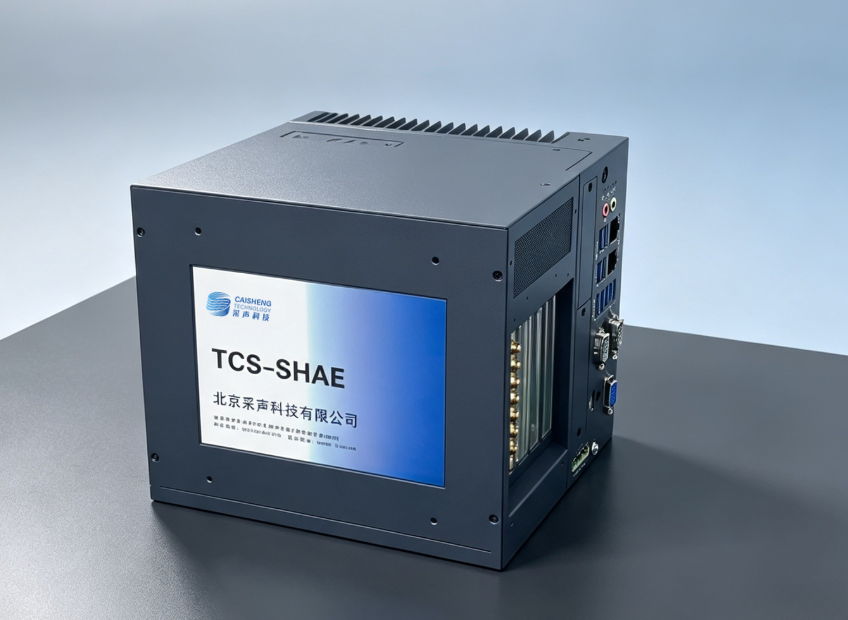

国产全波形智能声发射系统128通道TCS-SHAE

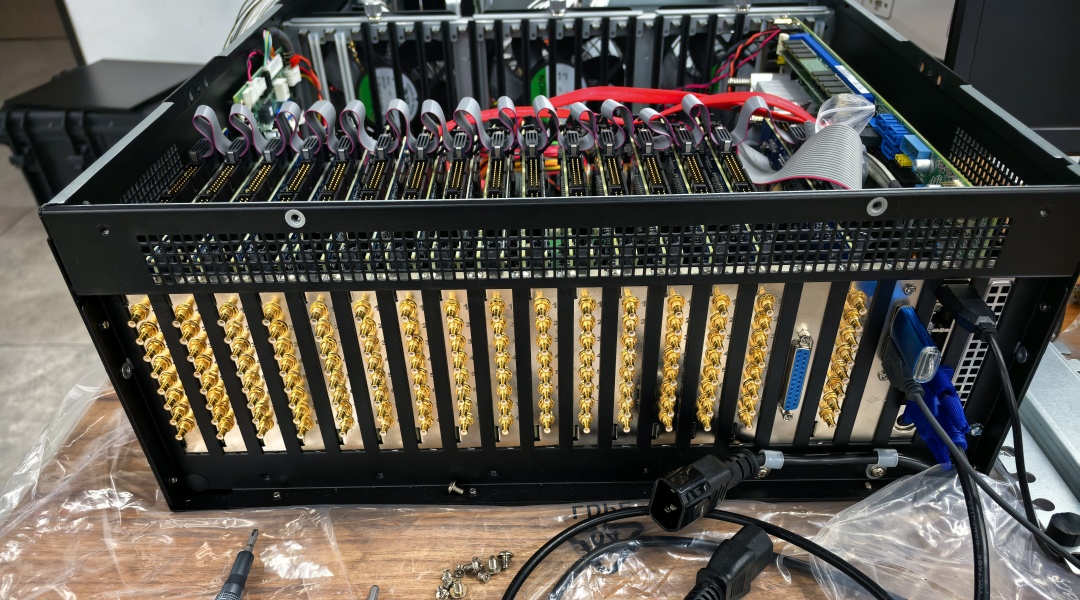

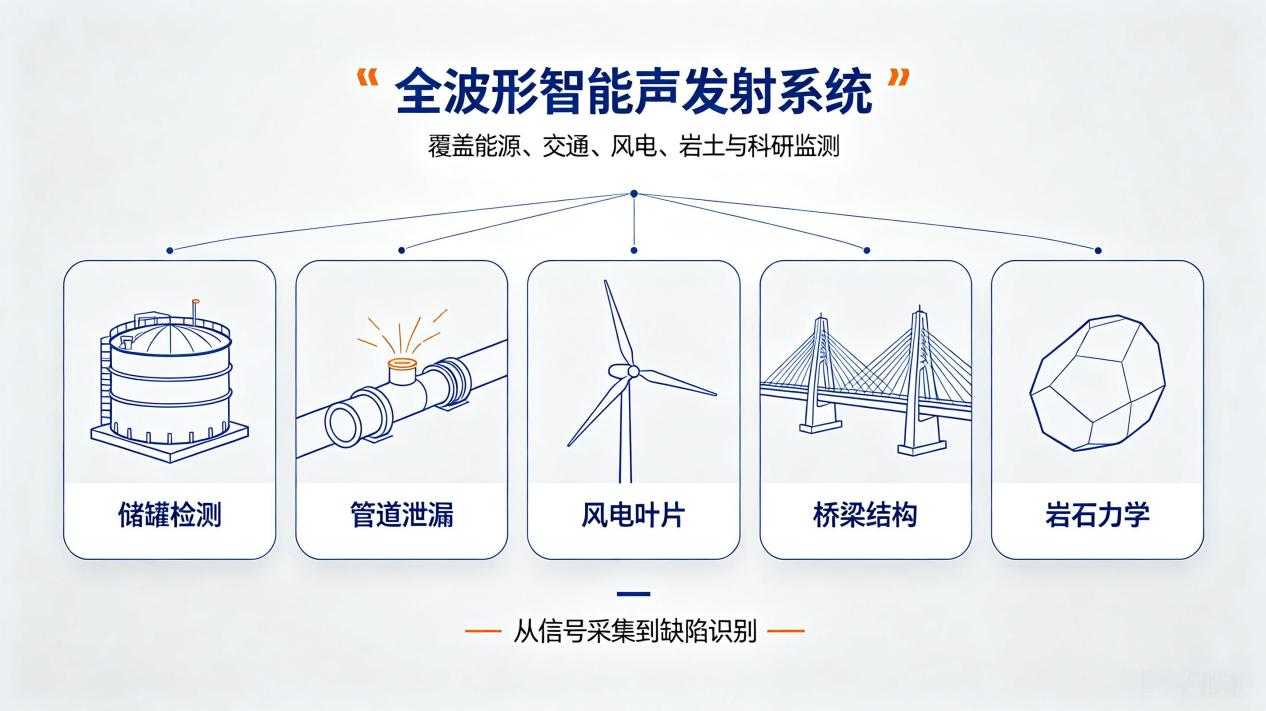

单卡 8 通道，128 通道仅需 16 张卡，同步误差＜1μs，部署更简洁；最大256 通道级联，同时满足超大型储罐、深埋岩体、全尺寸航空机身阵列同步监测。

①A/D 采样精度：单通道 AD≥18 位高精度采样，动态范围大，微弱信号

捕捉能力极强，岩石微破裂、航空复合材料早期分层微小信号不漏检；

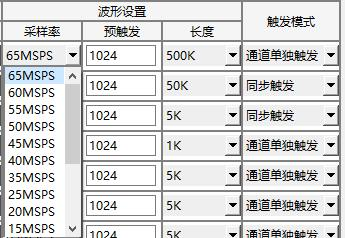

②采样率：单通道采样率＞40MS/s，系统最高可达 65MS/s；

③系统带宽：系统带宽范围≥1kHz–3MHz，全覆盖：岩体低频损伤，全行业频段无盲区。

高速采集能力是系统数据质量的核心保障：采集卡以 18 位高精度、65MS/s 超高采样率完成 A/D 转换，实现波形与参数同步采集。依托扎实的硬件底座，北京采声全波形智能声发射已经为各行业设备监测、损伤机理研究提供完整可靠的数据支撑。
